पीसीबी डिझाइन आणि लेआउट आधुनिक इलेक्ट्रॉनिक्सला कसे आकार देते?

सामग्री सारणी

• पीसीबी डिझाइन आणि लेआउटचा परिचय
• पीसीबी डिझाइन का महत्त्वाचे आहे
• पीसीबी लेआउटची मुख्य तत्त्वे
• सामान्य डिझाइन आव्हाने
• सर्वोत्तम पद्धती आणि अभियांत्रिकी उपाय
• साहित्य आणि उत्पादन विचार
• औद्योगिक अनुप्रयोग
• डिझाईन ट्रेड-ऑफ आणि तुलना सारणी
• पीसीबी डिझाइन वर्कफ्लो स्पष्ट केले
• पीसीबी अभियांत्रिकीमधील भविष्यातील ट्रेंड
• वारंवार विचारले जाणारे प्रश्न
• निष्कर्ष

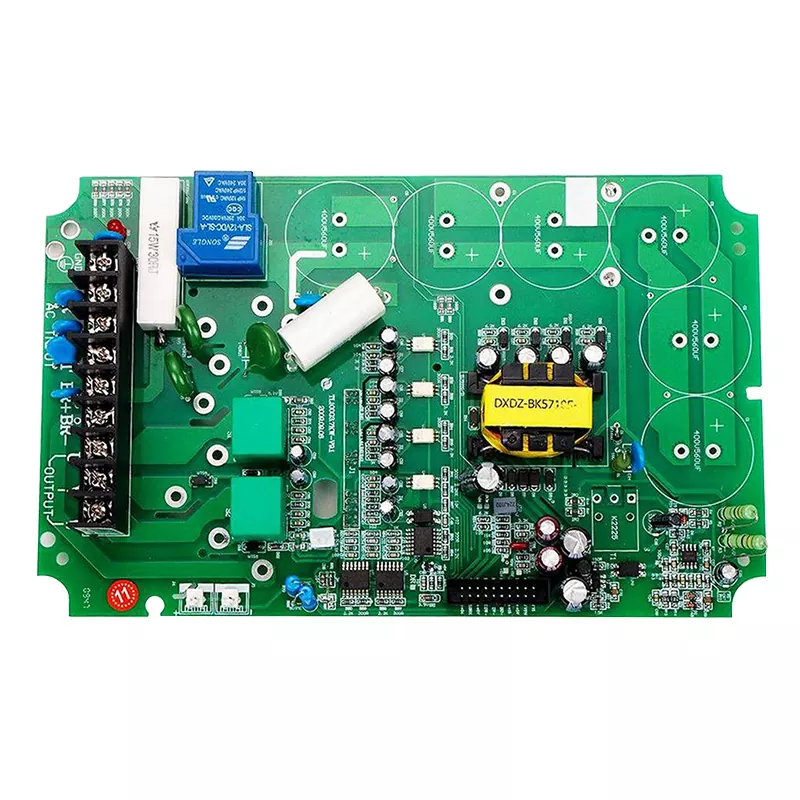

पीसीबी डिझाइन आणि लेआउटचा परिचय

पीसीबी डिझाइन आणि लेआउट ही इलेक्ट्रॉनिक घटकांची व्यवस्था करण्याची आणि मुद्रित सर्किट बोर्डवर इलेक्ट्रिकल कनेक्शन रूट करण्याची संरचित प्रक्रिया आहे. जरी हे पूर्णपणे तांत्रिक शिस्त असल्याचे दिसून येत असले तरी, प्रत्यक्षात ते इलेक्ट्रिकल अभियांत्रिकी, यांत्रिक मर्यादा, थर्मल भौतिकशास्त्र आणि उत्पादन व्यावहारिकतेचे संतुलन आहे.

उत्तम प्रकारे डिझाइन केलेले पीसीबी सिग्नल कार्यक्षमतेने प्रवास करतात, उर्जा समान रीतीने वितरीत केली जाते, उष्णता प्रभावीपणे व्यवस्थापित केली जाते आणि उत्पादन वास्तविक जगाच्या परिस्थितीत स्थिर राहते याची खात्री करते. दुसरीकडे, खराब डिझाइनमुळे सिग्नल हस्तक्षेप, जास्त गरम होणे, सिस्टम क्रॅश आणि अगदी संपूर्ण डिव्हाइस अपयशी होऊ शकते.

इलेक्ट्रॉनिक उपकरणे लहान आणि अधिक शक्तिशाली होत असताना, PCB डिझाइनची जटिलता वाढत आहे. अभियंत्यांनी आता हाय-स्पीड सिग्नल्स, इलेक्ट्रोमॅग्नेटिक कंपॅटिबिलिटी, मल्टी-लेयर राउटिंग आणि कॉम्पॅक्ट कंपोनंट इंटिग्रेशनसाठी जबाबदार असणे आवश्यक आहे.

पीसीबी डिझाइन का महत्त्वाचे आहे

पीसीबी डिझाइन हे केवळ घटक जोडण्यापुरते नाही - ते इलेक्ट्रॉनिक उत्पादनाची कार्यक्षमता कमाल मर्यादा निर्धारित करते. जर बोर्ड लेआउटमध्ये आवाज, प्रतिकार किंवा अस्थिरता असेल तर सर्वात प्रगत चिप्स देखील योग्यरित्या कार्य करू शकत नाहीत.

• कामगिरी स्थिरता:योग्य राउटिंग स्वच्छ सिग्नल ट्रान्समिशन सुनिश्चित करते.
• थर्मल कार्यक्षमता:चांगली मांडणी जास्त गरम होण्यापासून प्रतिबंधित करते आणि उत्पादनाचे आयुष्य वाढवते.
• उत्पादन खर्च:ऑप्टिमाइझ केलेले डिझाइन उत्पादनाची जटिलता आणि कचरा कमी करतात.
• उत्पादन विश्वसनीयता:स्थिर मांडणी तणावाच्या परिस्थितीत अपयशाचे प्रमाण कमी करतात.
• स्केलेबिलिटी:मॉड्यूलर डिझाइन भविष्यातील सुधारणा आणि पुनरावृत्तींना अनुमती देते.

पीसीबी लेआउटची मुख्य तत्त्वे

उच्च-गुणवत्तेची इलेक्ट्रॉनिक प्रणाली तयार करण्यासाठी PCB लेआउटची मूलभूत तत्त्वे समजून घेणे आवश्यक आहे. ही तत्त्वे अभियंत्यांना डिझाइनच्या प्रत्येक टप्प्यावर मार्गदर्शन करतात.

1. सिग्नल अखंडता

सिग्नल इंटिग्रिटी म्हणजे इलेक्ट्रिकल सिग्नल्सच्या गुणवत्तेचा संदर्भ आहे कारण ते PCB मधून प्रवास करतात. खराब राउटिंग, जास्त ट्रेस लांबी किंवा हस्तक्षेप सिग्नल विकृत करू शकतात.

2. वीज वितरण

एक स्थिर वीज वितरण नेटवर्क हे सुनिश्चित करते की सर्व घटकांना चढ-उतार किंवा आवाजाशिवाय सातत्यपूर्ण व्होल्टेज मिळते.

3. ग्राउंडिंग धोरण

एक सुनियोजित ग्राउंड प्लेन इलेक्ट्रोमॅग्नेटिक हस्तक्षेप कमी करते आणि सर्किट स्थिरता सुधारते.

4. थर्मल व्यवस्थापन

संवेदनशील घटकांचे अतिउष्णता टाळण्यासाठी लेआउट दरम्यान उष्णतेचा अपव्यय विचारात घेणे आवश्यक आहे.

5. घटक प्लेसमेंट

धोरणात्मक प्लेसमेंट ट्रेसची लांबी कमी करते, सिग्नल प्रवाह सुधारते आणि उत्पादन सुलभ करते.

सामान्य डिझाइन आव्हाने

पीसीबीडिझाइन अभियंत्यांना वारंवार अनेक आव्हानांचा सामना करावा लागतो ज्यामुळे कार्यक्षमता आणि उत्पादन कार्यक्षमता या दोन्हींवर परिणाम होऊ शकतो.

• हाय-स्पीड ट्रेस दरम्यान इलेक्ट्रोमॅग्नेटिक हस्तक्षेप
• खराब थर्मल डिझाइनमुळे ओव्हरहाटिंग
• लांब किंवा अयोग्य मार्गाने केलेल्या ट्रेसमध्ये सिग्नल विलंब
• कॉम्पॅक्ट उपकरणांमध्ये जागा मर्यादा
• उत्पादन मर्यादा आणि खर्च ऑप्टिमायझेशन समस्या

या आव्हानांना उत्पादनापूर्वी पुनरावृत्ती डिझाइन सुधारणा आणि सिम्युलेशन-आधारित प्रमाणीकरण आवश्यक असते.

सर्वोत्तम पद्धती आणि अभियांत्रिकी उपाय

यशस्वी PCB डिझाइन सिद्ध अभियांत्रिकी पद्धतींवर अवलंबून असते जे धोके कमी करतात आणि कार्यप्रदर्शन सुधारतात.

• हाय-स्पीड सिग्नलसाठी लहान आणि थेट ट्रेस रूटिंग वापरा
• कॉम्प्लेक्स सर्किट्ससाठी मल्टी-लेयर पीसीबी स्टॅक लागू करा
• एनालॉग आणि डिजिटल ग्राउंडिंग क्षेत्र वेगळे करा
• पॉवर पिनजवळ डिकपलिंग कॅपेसिटर ठेवा
• लेआउट अंतिम करण्यापूर्वी थर्मल सिम्युलेशन करा
• प्रक्रियेच्या सुरुवातीस निर्माता डिझाइन नियमांचे अनुसरण करा

या धोरणांमुळे सिग्नलची स्थिरता लक्षणीयरीत्या सुधारते, आवाज कमी होतो आणि उत्पादनाची विश्वासार्हता वाढते.

साहित्य आणि उत्पादन विचार

पीसीबीच्या कामगिरीमध्ये सामग्रीची निवड महत्त्वपूर्ण भूमिका बजावते. वेगवेगळे सब्सट्रेट्स वेगवेगळे इलेक्ट्रिकल आणि थर्मल गुणधर्म देतात.

पीसीबी डिझाइनचे औद्योगिक अनुप्रयोग

पीसीबीडिझाइन आणि लेआउट उद्योगांच्या विस्तृत श्रेणीसाठी आवश्यक आहेत, प्रत्येक विशिष्ट आवश्यकतांसह.

• ग्राहक इलेक्ट्रॉनिक्स:स्मार्टफोन, टॅब्लेट आणि घालण्यायोग्य उपकरणे
• ऑटोमोटिव्ह सिस्टम:इंजिन कंट्रोल युनिट्स, सेन्सर्स, इन्फोटेनमेंट
• वैद्यकीय उपकरणे:डायग्नोस्टिक मशीन्स, मॉनिटरिंग सिस्टम
• औद्योगिक ऑटोमेशन:रोबोटिक्स, पीएलसी प्रणाली, नियंत्रण पॅनेल
• दूरसंचार:नेटवर्किंग हार्डवेअर आणि कम्युनिकेशन सिस्टम

डिझाईन ट्रेड-ऑफ आणि तुलना सारणी

पीसीबीडिझाइनसाठी अनेकदा कामगिरी, किंमत आणि उत्पादनक्षमता संतुलित करणे आवश्यक असते. खाली सामान्य ट्रेड-ऑफची तुलना आहे.

पीसीबी डिझाइन वर्कफ्लो स्पष्ट केले

संरचित कार्यप्रवाह संकल्पनेपासून उत्पादनापर्यंत अचूकता आणि कार्यक्षमता सुनिश्चित करतो.

1. आवश्यकता विश्लेषण आणि तपशील व्याख्या
2. योजनाबद्ध डिझाइन आणि सर्किट नियोजन
3. घटक निवड आणि प्रमाणीकरण
4. पीसीबी लेआउट डिझाइन आणि राउटिंग
5. डिझाइन नियम तपासणी आणि अनुकरण
6. प्रोटोटाइप फॅब्रिकेशन आणि चाचणी
7. अंतिम उत्पादन आणि ऑप्टिमायझेशन

अंतिम उत्पादन कार्यप्रदर्शन आणि विश्वासार्हतेच्या अपेक्षा पूर्ण करते याची खात्री करण्यासाठी प्रत्येक टप्पा महत्त्वपूर्ण भूमिका बजावतो.

पीसीबी अभियांत्रिकीमधील भविष्यातील ट्रेंड

लहान, वेगवान आणि अधिक शक्तिशाली इलेक्ट्रॉनिक्सच्या मागणीमुळे PCB तंत्रज्ञान वेगाने विकसित होत आहे.

• एचडीआय (हाय-डेन्सिटी इंटरकनेक्ट) तंत्रज्ञानाचा वापर वाढला
• AI-सहाय्यित PCB डिझाइन टूल्सचे एकत्रीकरण
• अल्ट्रा-मिनिएच्युराइज्ड घटकांचा विकास
• प्रगत थर्मल व्यवस्थापन साहित्य
• लवचिक आणि घालण्यायोग्य इलेक्ट्रॉनिक्स विस्तार

हे नवकल्पना सर्व उद्योगांमध्ये इलेक्ट्रॉनिक उपकरणांच्या पुढील पिढीला आकार देत आहेत.

वारंवार विचारले जाणारे प्रश्न

पीसीबी डिझाइन आणि लेआउट काय आहे?

ही इलेक्ट्रॉनिक घटकांची भौतिक व्यवस्था तयार करण्याची आणि सर्किट बोर्डवर विद्युत जोडणी राउटिंग करण्याची प्रक्रिया आहे.

पीसीबी लेआउट महत्वाचे का आहे?

हे कार्यप्रदर्शन, सिग्नल अखंडता, थर्मल स्थिरता आणि एकूण उत्पादनाच्या विश्वासार्हतेवर थेट परिणाम करते.

पीसीबी डिझाइनसाठी कोणते सॉफ्टवेअर वापरले जाते?

सामान्य साधनांमध्ये Altium Designer, KiCad, Eagle आणि OrCAD यांचा समावेश होतो.

सिंगल-लेयर आणि मल्टी-लेयर पीसीबीमध्ये काय फरक आहे?

सिंगल-लेयर बोर्ड सोपे आणि स्वस्त असतात, तर मल्टी-लेयर बोर्ड जटिल, उच्च-कार्यक्षमता सर्किट्सचे समर्थन करतात.

पीसीबी डिझाइन उत्पादन खर्च कसा कमी करू शकतो?

लेआउट ऑप्टिमाइझ करणे, शक्य असेल तेथे स्तरांची संख्या कमी करणे आणि उत्पादन मार्गदर्शक तत्त्वांचे पालन केल्याने खर्च लक्षणीयरीत्या कमी होऊ शकतो.

निष्कर्ष

पीसीबी डिझाईन आणि लेआउट ही आधुनिक इलेक्ट्रॉनिक्स अभियांत्रिकीमधील एक मूलभूत विषय आहे. हे उत्पादन किती कार्यक्षमतेने कार्य करते, ते किती काळ टिकते आणि उत्पादनासाठी कितपत किफायतशीर आहे हे ठरवते. तंत्रज्ञानाची प्रगती होत असताना, PCB डिझाइन विकसित होत राहते, ज्यासाठी सिम्युलेशन साधने, साहित्य विज्ञान आणि अचूक अभियांत्रिकीचे सखोल एकत्रीकरण आवश्यक आहे.

उच्च-गुणवत्तेच्या PCB डिझाइन प्रक्रियेत गुंतवणूक करणाऱ्या कंपन्या जागतिक बाजारपेठेत विश्वसनीय, नाविन्यपूर्ण आणि स्पर्धात्मक इलेक्ट्रॉनिक उत्पादने वितरीत करण्यासाठी अधिक चांगल्या स्थितीत आहेत.
